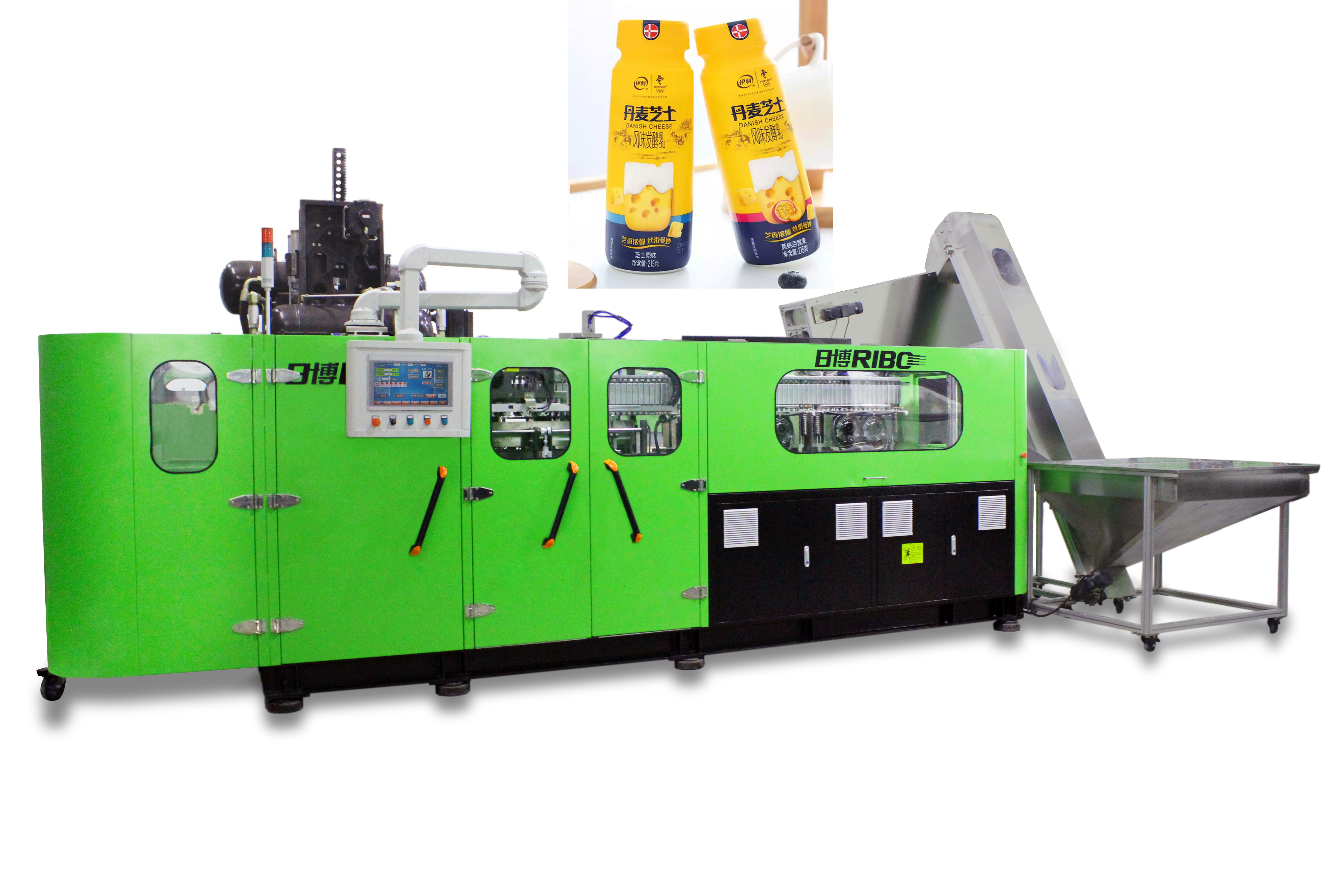

Hohe Leistungsfähigkeits-Selbstplastikblasformen-Maschine 14000bph-8800bph für Energie-Getränke



Einleitung der r-Reihenmaschine



I. Summary



R-Reihe ist lineare volle elektrische HAUSTIER-Flaschen-Blasformenmaschine ein automatisches entworfenes und entwickeltes HAUSTIER-Hochgeschwindigkeitsgebläse



mit der Schlagtechnologie der höchstentwickelten Flasche zur Zeit, dessen Vorteile beschrieben werden können, wie schnell, stabil,



einfaches, allgemeines beabsichtigtes und Klimasafe. Es ist in den Blasformen HAUSTIER-Behältern für Wasser, Getränk hauptsächlich anwendbar,



Saft, etc. Die Maschine erbringt reichlich mit hoher Leistungsfähigkeit. Die Kapazität jedes Hohlraumes ist auf 2600bph wann erhöht worden



die Flaschengröße ist oder weniger als Flasche 600ml beziehungsweise gleich, die die Spitzenbedingungen des kunden erfüllen kann.



Ausgerüstet mit Vorformlingsselbstladensystem, funktioniert die Maschine völlig automatisch mit konsequenter Leistung und hoher Geschwindigkeit,



ohne die Störung irgendeines Betreibers während der ganzen Prozesse. Dementsprechend kann Möglichkeit der Verschmutzung verringert werden



offenkundig das die Qualität von den Produkten zusichert.



II. Maschinen-Leistung und Eigenschaften



Anwendung Servo-PLC-Systems:



Angenommenes Omron-Bewegungs-Prüfersystem (Integrationsmodulart), unter Verwendung des Systems Zapfwellenantriebs (Servopositionierungsmodul) für hoch-



die Geschwindigkeit, die, Annäherungssensoren in Position bringt, suchen den Augenhöhlenzielstandort und schicken Hochgeschwindigkeitssignale zum Servosystem.



Position der Bahn wird online durch den Drehgeber der hohen Präzision ermittelt, der eingebaut der Servomotor, zurückschickend



Informationen zum Kontrollsystem schließlich Hochgeschwindigkeitspositionierung werden erfolgt, indem man Modul in Position bringt.



Anwendung des Servomotors



Der Formbewegungsmechanismus: Nahm den Servomotor an, das Getriebe anzuschließen, synchrones Kraftübertragungssystem ist



angenommen, um das Austauschen auf und ab Bewegung der zwei Scharniermechanismen auf beiden Seiten von der Form schleppte zu erfüllen durch zwei



Verknüpfungsstangen beziehungsweise. Auf diese Art die zwei Formhalteplatten in der mittleren Bewegung gegenüber oder in Richtung zu einander, die ist



im Allgemeinen bekannt als Formöffnung und -c$schließen. Das schleppende Rad, das durch den Servomotor angetrieben ist, macht rechtsläufige Runden



ununterbrochen die Energieauswirkung und das Tragen verringernd, macht die Form, die glatt mehr festklemmt. Jede Runde führt zu a



kompletter Zyklus der Formhalteplattebewegung------offen und nah. Hochdruckluft aufgeladene Formauch zuschließen



Mechanismus wird angewendet, der die Auswirkung zwischen Formplatten poliert und effektiv Formen schützt. Außerdem hilft er zu



verringern Sie die Sicht der Trennung von Linien auf fertigen Flaschen. Der Servomotorantriebsformbewegungsmechanismus ist entworfen und



geschaffen nach steifer Techniksimulationsanalyse, die garantiert, dass die Reihen der Formbewegungen einfach sind, genau,



konsequent und schnell, Zykluszeit 0.2~0.4 Sekunden machend.



PC ★8 von superhard Legierungsführungsschienen werden vorgewählt, um die zwei beweglichen Formplatten zu tragen (andere lineare Schlagmaschine



Hersteller in inländischem alle PC des Gebrauches 4). Das Gewicht der beweglichen Formplatten wird zu den zwei Schienen bei einer Größe geteilt,



Druck ist Hälfte anderer Entwurfsmaschine von anderen Herstellern. Außerdem werden die zwei Führer miteinander befestigt und machen



sie beständiger tragen und genauer bei der Positionierung. Wiegt von der beweglichen Formplatte ist über 350kg, aber in



Fehlen der externen Kräfte, die bewegliche Schablone kann durch einen einzelnen Finger gedrückt werden (die Ausrüstung bewegt sich leistungsfähiger). In



Zusatz, der Servomotor und Bewegung des Getriebes immer in der gleichen Richtung bei dem Öffnen und dem Schließen (andere



Hersteller in inländischem, ihre Maschine wird die Vorwärts- und Rückrotation 180 Grad angenommen, zum der Form zu erzielen



Öffnen und Schließen) um die längere Nutzungsdauer des Servomotors und des Getriebes sicherzustellen.



Der einziehende Vorformling und Heizungshalterübergangsmechanismus vorformen: Die Sternrad- und Vorformlingsheizung des Vorformlings Fütterungs



Halterübergangsmechanismus werden durch die Servobewegungssynchrone Gurtverknüpfungsart Antriebsschritt gefahren. Für Vorformlingsdrehheizung



System, die Heizungshalter des Vorformlings wird durch variablen Frequenzmotor, Vorformlinge (Vorformlingshals ist aufwärts), sind 360 gesteuert



des Grads Drehheizung ununterbrochen, 38mm Vorformlings-Heizungsneigung, mehr Vorformlinge werden ununterbrochen innerhalb der selben erhitzt



Abstand, der die Leistungsfähigkeit und die Energieeinsparung über 50% verbessert. Der gleiche Servomotor wird benutzt, um synchron zu funktionieren



auf einer Diabahn für das Drehen der Hochgeschwindigkeitstretenpositionierung, zum der Struktur zu vereinfachen, die die Tretenbahn schnell macht



und stabil, verkürzen Sie die Produktionszykluszeit und verbessern Sie erheblich die Produktions-Leistungsfähigkeit.



Führen Sie nach Mechanismus der erhitzten/variablen Neigung durch: Diesem mechanisam wird der Servomotor angenommen, zum der Schraube anzuschließen



direkt dreht die Schraube eine Runde, wurde die Neigung von 38mm bis 96mm direkt geändert, die Hochgeschwindigkeits- und genaues sicherstellt



führen Sie die Behandlung zwischen dem Mechanismus zwei durch.



★The der Teil variabler Neigung nimmt die super-harte Legierungsschraube mit der vollständig unabhängigen Forschung und Entwicklung an,



Härte der Oberfläche 2mm Rockwell kann mehr als 68 Grad und den glatten Grad- und Abnutzung-Widerstehengrad der Schraube erreichen



führen absolut in der Industrie, und das Dienstleistung- im Designbereichleben der Schraube kann mehr als 15 Jahre erreichen.



VorformlingsUmfüllsystem mit den Greifern und dem Flaschenauszufuhrmechanismus: Heizvorformlinge ziehen in das Blasformverfahren ein



und die fertige Flaschenausgabe angetrieben durch den gleichen Servomotor u. den synchronen Gurt, um die hohe Geschwindigkeit sicherzustellen und



genau für diese zwei Bewegungen.



Der ausdehnende Mechanismus (hinunter das Ausdehnen): die ausdehnenden Stangen angetrieben durch einen Servomotor in einem Zug, der sicherstellt



Synchronicity der Bewegung der Stangen und macht es einfacher, Anpassung vor Produktion zu tun. (Nachdem der Schlag ausgetauscht worden ist



Form, macht es viel einfacher, die Höhe des Ausdehnens von Stangen zu justieren, muss gerade die Daten bezüglich des Touch Screen, anstelle eingeben



Handeln der Anpassung durch Handbuch.)



Anwendung des thermostatischen Heizsystems



Das modularisierte Kontrollsystem wird im thermostatischen Heizungsofen des Flaschenfreien raumes benutzt, das Infrarotlampen und Reflektor für benutzen Sie



Heizungsvorformling. Nach der Einstellung des Temperaturwertes, kann die Ausrüstung die Ausgangsspannung entsprechend automatisch justieren



Rate, ohne durch Spannungsschwankung und Klimatemperaturwechsel beeinflußt zu werden. Gleichzeitig wird es auch vorbei abgekühlt



Heizluft gesteuert durch Frequenzumsetzer, der der internen Heizungs- Temperatur und der Konstante effektiv garantieren kann



Temperatur der Heizungsöfen und die Oberfläche von jedem Vorformling und von seiner internen Temperatur zu machen erhitzte gleichmäßig.



Außerdem dreht die Flasche 360 Grad in den Heizungsöfen, damit jede Seite des Vorformlings gleichmäßig erhitzt werden kann, der



verbessert den Ertrag der geblasenen Flasche und die Anpassungsfähigkeitsstrecke der dickwandigen Vorformlinge.



Die Anwendung des vollen Regelspannungsreglers im VorformlingsHeizsystem:



Die Temperatur der Heizungsöfen werden durch den vollen Regelspannungsregler (mit Feedback) der gesteuert



unabhängig sich entwickelt durch RiBo-Firma. Der Prüfer ermittelt und justiert die Ausgangsspannung (Sollwert) am Scannen



Frequenz von 100mal pro zweites (stellen Sie die Spannungsstabilitätsgenauigkeit von ±0.5V) sicher, damit den Effekt der Spannung gleichmäßig erzielen



Ertrag und das Problem des instabilen Heizeffektes lösen verursacht durch die Hitzeschwankung des Heizelementes (Lampen) passend zu



Spannungsschwankung der Stromversorgung. Darüber hinaus wirkt das Regelungssystem ein und arbeitet auf die Vorlage zusammen



verursachte das konstante Temperaturüberwachungssystem der Heizungsöfen, die Heizungstemperaturschwankungen erheblich verbessernd vorbei



Klimatemperaturwechsel. Durch Anwendung der oben genannten Technologie in der Schlagmaschine der Flasche, die Heizung



Einheitlichkeit und Stabilität jedes Vorformlings neigen, vollständig konsequent zu sein, der schließlich die Stabilität und die Einheitlichkeit von sicherstellt



Schlageffekt der Flasche jedes Hohlraumes. Diese Regeleinheit hat weiter die Gesamtleistung des Flaschenschlages verbessert



Ausrüstung.



Die Maschine wird mit der Vorformlingstemperaturentdeckung am Ende des letzten Heizungsofens, wenn die Vorformlingstemperatur ausgerüstet



erreicht nicht die Schlagtemperatur, die Vorformlinge, die in das Blasformverfahren aber einsteigen, keinen Schlag und spart die Luft.



III. Leistung und Vorteile



i.The-Mensch-Maschine Schnittstelle ist einfach zu benützen. Alles wird, einschließlich Temperaturanpassung und Vorformling computerisiert



Verteilung.



II. Unabhängige bewegliche Operationsplatte, machen die Operation bequemer und flexibel.



III. Formen Sie das Dechiffrieren, Laden, die Flasche vor, die behandelt und sind alle bestellend, die automatisch durch Edelstahlmanipulator bearbeitet werden



ohne eine zweite Verschmutzung.



★It wird auch mit einem Vorformlingstropfen-Wiederaufnahmegerät (der fallengelassene Vorformling wird in den Vorformlingstrichter wiederhergestellt) und ausgerüstet



zusätzliches Puffersystem, zum des Schadens zu verhindern verursacht durch das Klopfen des Vorformlings, wenn Sie unten fallen.



iv. Während des Prozesses des Fütterungssystems des automatischen Embryovorformlings hat jeder Vorformlingskanal photoelektrische Entdeckung,



steuern Sie die Aktion des oberen Motors und der Trennzylinder, stellen die einheitliche Verteilung des Vorformlings in jedem Embryo sicher



kanalisieren Sie und haben Sie die Funktion des Alarmierens des materiellen Mangels.



v. Das verteilende kühlende Wassersystem sowie der Fan mit dem gesteuerten Konverter können den Flaschenhals gegen schützen



Deformation, wenn der Vorformling erhitzt wird.



VI. Die homothermale Heizung nimmt Selbstreflexion an und die Endlosschleife, die System justiert, die die Energie haben, lieferte ständig



im Anteil beeinflußt nicht durch die Schwankung der Spannung. Die Beförderungskette ist kurz geworfen und parataktisch, der zu hilft



verwirklichen Sie langsame Heizungs- und Energien-Leistungsaufnahme. Infolgedessen kann der Vorformling gleichmäßig erhitzt werden und einfach durchzubrennen.



VII. Die in Position gebrachte Installation von Formen macht es möglich, Formen innerhalb einer Stunde leicht zu ändern, der Betreiber braucht nur zu



Stand aus den Grund kann diesen Job, keinen Bedarf beenden, auf dem Maschinenrahmen zu stehen, die Sicherheit für Person ist viel höher.



viii. Alle kritischen Teile, die wir für die Maschinen benutzen, wie die elektrischen, pneumatischen Komponenten, Servomotor, usw., sind berühmt



eingebrannte Teile importiert aus Japan, USA und Europa, das die Stabilität und das lange Leben unserer Ausrüstungen sicherstellt.



Ix. Das Hochdruckschlagventil wird mit dem Gerät der Umwandlung in Niederdruckluft ausgerüstet, die das normale sicherstellen kann



Umwandlung ohne Niederdruckluft. Maschine wird mit dem Hochdruckluftwiederaufnahmegerät, bei Flasche ausgerüstet



Schlagproduktion, die Hochdruckluft kann für den Zylindervorschlag recoveried und verwendet werden.



IV. einfache Wartung



Wird Servoprüfersystem Omron (der Bewegungsprüfer, modular) mit der Maschine über das bestimmte In Verbindung stehen angeschlossen



Kabel. Der Benutzer kann alle Aktionen der Maschine durch den Bewegungsprüfer handhaben. Sobald die Maschine eine Störung hat,



Mensch-Maschine Schnittstelle liefert Warnsignale und Fehlerdiagnosebericht zum Betreiber, der Betreiber kann schnell finden



Ursache der Störung und durch die Störungsanzeige so bald wie möglich überprüfen.



★, wenn die Flasche/voll im Luftförderer blockiert wird, die Funktion von automatisches Endfütterungsvorformlingen kann in das Programm eingestellt werden



durch photoelektrische Entdeckung.



★ wenn die Halt der nachher Verpackungsmaschine (wie die Füllmaschine, die labling Maschine, ect), die für lange Zeit, die Heizung laufen



Lampe kann mit der Funktion von Temperatur, Rettungsstromverbrauch automatisch verringern eingestellt werden und das übermäßige vermeiden



Hitze in den Heizungsöfen des Vorformlings und in den Vorformlingshaltern. (Heizungs- Temperatur kann auf dem Touch Screen justiert werden)



der ★The Übergangsteil zwischen dem letzten Vorformlingsheizungsofen und dem System der variablen Neigung wird mit photoelektrischem ausgerüstet



Entdeckungs- und Schutzgerät. Wenn die Vorformlingsübertragung nicht an der richtigen Stelle ist, stoppt die Schlagmaschine der Flasche automatisch,



die Komponenten des Systems der variablen Neigung effektiv schützen.



★The Schlüsselkomponenten der Maschine werden mit dem zentralisierten automatischen Schmieren ausgerüstet.



V. Safety



Die austauschenden Teile der Schlagmaschine der Flasche werden mit Schutzgeräten und Warnzeichen ausgerüstet.



i. Die Sicherheit von Betreibern



Die Maschine ist mit perfekter zuverlässiger Sicherheitstür total beiliegend und gerüstet auch mit Aluminiumgleitschutzplatte auf der Direktion aus



Oberfläche, die die Sicherheit der Betreiber zum größten Grad zusichern kann.



ii. Die Sicherheit der Maschine



Die Entdeckungstechnik der mehrfachen Punkte wird angenommen, um die sichere Ausführung die Navigationsanlage, das Spannsystem sicherzustellen



und das ausdehnende System zum größten Grad.
