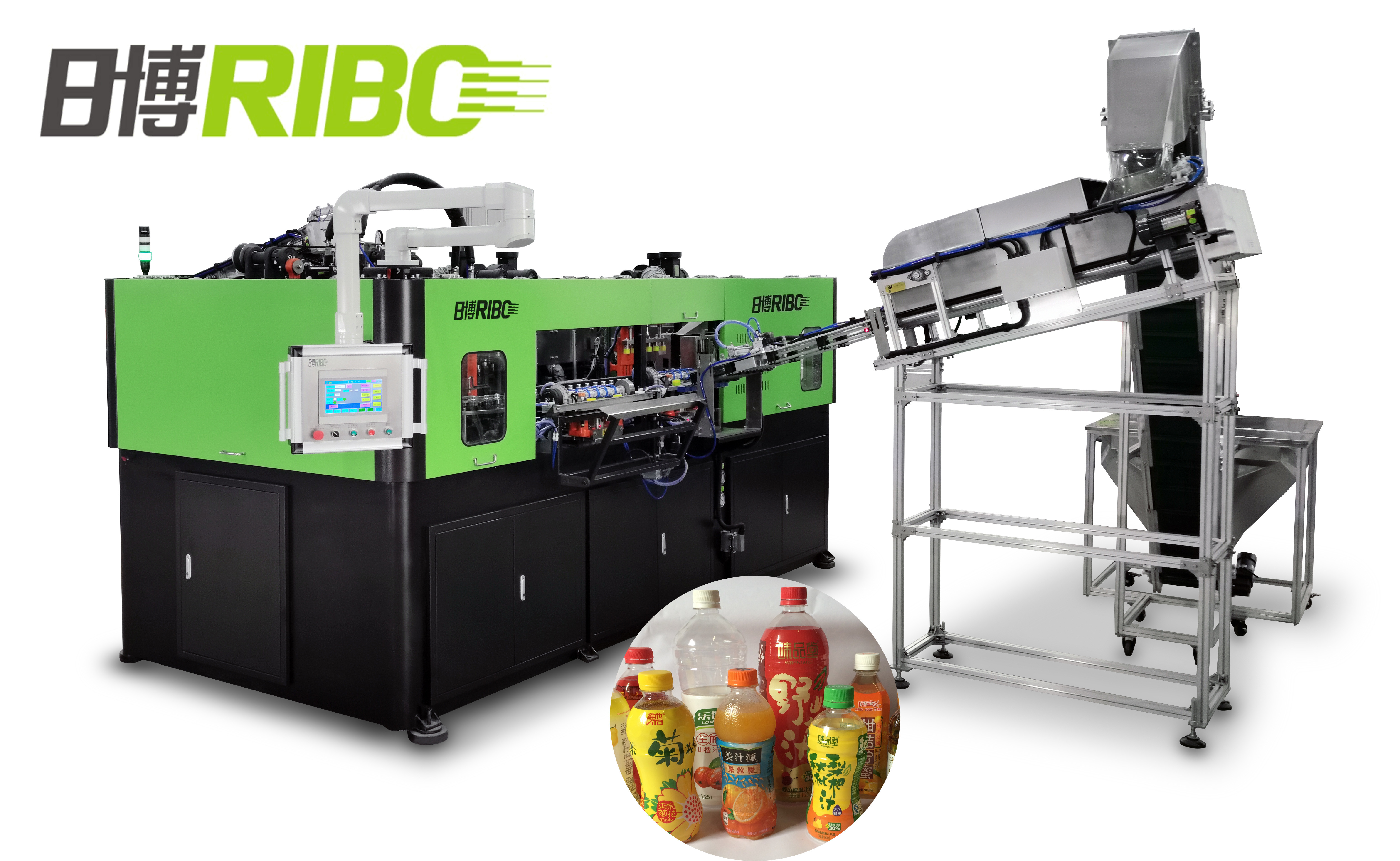

Blasen-Maschine des Hohlraum-2400BPH 4

Maschinen-Eigenschaften:

Flaschenvorformlinge werden in die Heizungsöfen automaticlly geladen


Maschine nehmen mit der Gesamtstruktur des super-Standardanti-vibrationsentwurfs, Hochgeschwindigkeitsoperationszustand der Maschine rüttelt unten zu einem Minimum an.

Nachdem die Flaschen im Schlagzyklus gebildet sind, werden sie entfernt und der Zyklus fährt fort. Die fertigen Flaschen werden dann direkt auf einen Förderer für das Füllen geladen oder können für die spätere Verwendung gespeichert werden.


Alle wir benutzen 304 Edelstahl oder Nahrungsmittelniveaumaterial, um die hohe Qualität unserer Maschine sicherzustellen. Plc-Kontrollsystem wird benutzt und elektrische Teile verwenden berühmte Marke wie Yaskawa, Omron, Festo, Schneider und so weiter.

I., Technologie-Entwicklung

i. Innovation der Formverriegelung

Der Servomotor wird angenommen, um die Bewegung des 4-teiligen Formhalters zu fahren und die aufgeladene Hochdrucksperrung der Form wird ausgerüstet. Festklemmender und öffnender Mechanismus dieser Form ist erfolgreich von uns selbst nach Dutzenden Praxis der Jahre entwickelt worden, die jetzt der leistungsfähigste festklemmende und öffnende Mechanismus ist, der auf den inländischen linearen Blasformenmaschinen angewendet wird. Die Formbewegungs-Zykluszeit ist nur 0.4~0.5 zweite. Unterdessen ist die ganze Bewegung genau schnell, stabil und während die Auswirkung zwischen den Formplatten amortisiert worden sind, die die Formen effektiv schützen und die Sicht der Trennung von Linien auf den fertigen Flaschen verringern können.

ii. Anwendung des Servo-PLC-Systems

Servosystem wird angenommen, um die sofortige Positionierung zu leiten und nimmt die Zielstellung der Bahn mit dem nähernden Sensor-Schalter gefangen, der dann schnelle Signale zum Servo-PLC-System schickt. Dann Anlage-in rotierendem Kodierer im Servomotor ermittelt den Standort der Bahn auf Linie und wirkt dann die Informationen zum Kontrollsystem rück. Infolgedessen wird Orientierung durch PLC und das Positionierungsmodul erfolgt.

iii. Anwendung des Servomotors

Der Formbewegungsmechanismus: das synchrone Kraftübertragungssystem des Servobewegungsreduzierers wird angenommen, um das Austauschen auf und ab Bewegung der zwei Scharniermechanismen auf beiden Seiten von der Form zu erfüllen, die durch zwei Verknüpfungsstangen beziehungsweise geschleppt wird. Auf diese Art die zwei Formhalteplatten in der mittleren Bewegung gegenüber oder in Richtung zu einander, die im Allgemeinen als Formöffnung und -c$schließen bekannt. Das Schleppen wheeldriven durch den Servomotor macht rechtsläufige Runden ununterbrochen. Jede Runde führt zu einen kompletten Zyklus der Formhalteplattebewegung------offen und nah. Auch die Hochdruckluft aufgeladene Sperrung der Form wird angewendet, die die Auswirkung zwischen Formplatten poliert und effektiv Formen schützt. Außerdem hilft sie, die Sicht der Trennung von Linien auf fertigen Flaschen zu verringern. Der Servomotorantriebsformbewegungsmechanismus ist entworfen und geschaffen nach der steifen Techniksimulationsanalyse, die garantiert, dass die Reihen der Formbewegungen einfach schnell sind, genau, konsequent und und macht Zykluszeit 0.3~0.5 Sekunden.

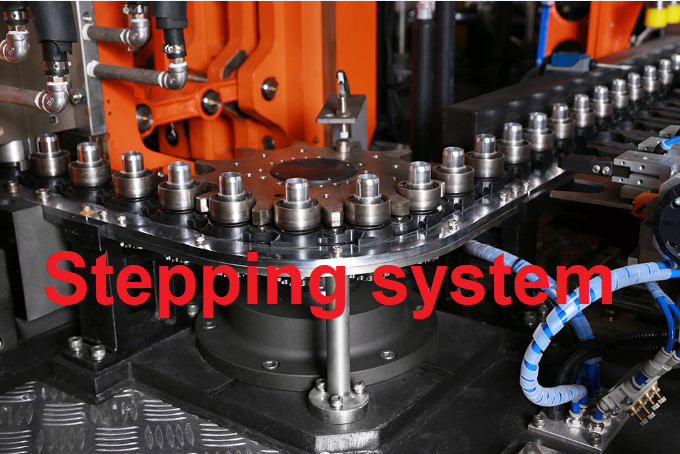

Der Tretenmechanismus: die Getriebebewegungen der Vorformlingsheizung, -c$lieferns und -flasche, die heraus einziehen, sind alle Ergebnisse einer synchronen hohen Geschwindigkeit und genauen einer Positionierung des Servomotors. und genaue Positionierung. (Der angenommene Servomotor, zum der Klemme zu fahren, und die Klemme bewegt eine Runde, ein Tretenzyklus wird abgeschlossen. Er bedeutet den an der Zwischenzeit und lädt 6 PC, durchführt, 6 PC, die erhitzt werden, durchführt gekommen in das Blasformverfahren, 6 PC beendete Flaschen wird herausgenommen durch den Roboter. ) Das Dia, das durch Bahn tritt, ist schnell und mit weniger Zykluszeit und höherer Leistungsfähigkeit stabil.

Der ausdehnende Mechanismus: die ausdehnenden Stangen angetrieben durch einen Servomotor in einem Zug, der den Synchronicity der Bewegung der Stangen sicherstellt und es einfacher, Anpassung vor Produktion zu tun macht.

(Nachdem dem Austauschen des Blasformverfahrens, macht es viel einfacher, die Höhe des Ausdehnens von Stangen zu justieren, müssen gerade die Daten bezüglich des Touch Screen, keinen Bedarf eingeben, die Anpassung durch Handbuch zu tun.)

ⅳ. Energiesparendes Heizsystem

Die parataktische Zusammenstellung der Vorformlingsheizung verkürzt die Heizungsneigung zwischen den Vorformlingen und leistungsfähig macht gute Verwendung von der dem Raum und von der Energie Heizung, die den Energieverbrauch und den Bereich für die Installierung der Maschine verringert. Jedes Lampenrohr in der Heizung kann einzeln gesteuert werden. Außerdem werden die Heizungen mit dem kontrollierten Kühlsystem der Heizluft des Konverters ausgerüstet, das die Temperaturkonstante innerhalb der Heizung halten kann und Vorformlinge durchweg erhitzten, die hohe Rate des guten Teils macht. Zusätzlich funktioniert die homothermale Heizung ausgezeichnet in der Bedingung, in der Temperatur groß schwankt (10℃~30℃). Die Positionierung des Heizungsc$tretensystems wird durch den Servomotor geleitet, schnell und stabil.

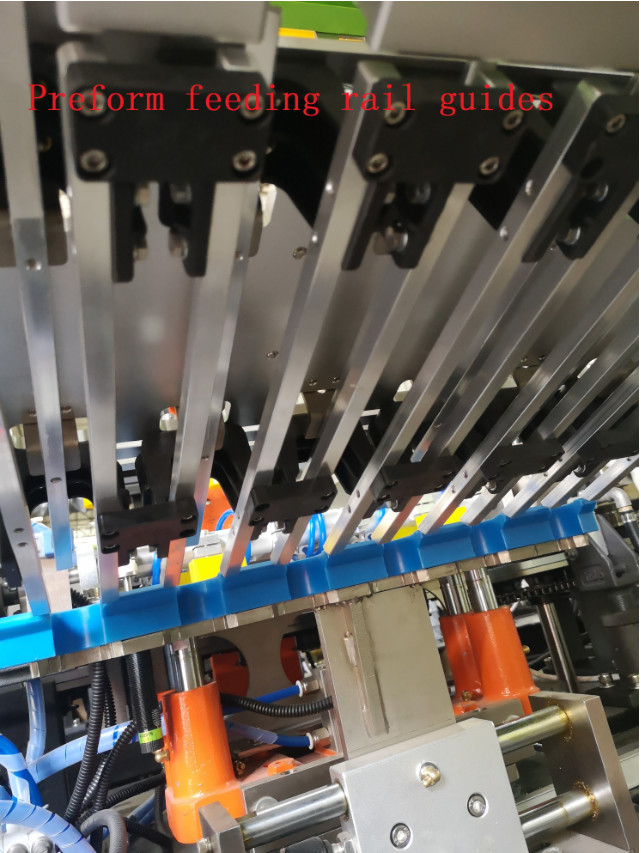

v. Anwendung des automatischen Vorformlings System dechiffrierend

Wenn das Vorformlingsselbstdechiffrierensystem arbeitet, befehlen die photoelektrischen Sensoren an jeder Vorformlingsdiaweise den Vorformlingsladenmotor und den verteilenden Zylinder, um sich der Vorformlinge zu vergewissern, an jeder Diaweise gleichmäßig zu verbreiten. Fehlen der Vorformlinge löst einen Alarm zum Trichter aus, um Lieferung von mehr Vorformlingen zu fordern, die die ganzen Prozesse sicherstellt, die glatt ohne einen Halt laufen gelassen werden.

II. Leistung und Vorteile

i. Die Mensch-Maschine Schnittstelle ist einfach zu benützen. Alles wird, einschließlich Temperaturanpassung und Vorformlingsverteilung computerisiert.

ii. ist das Vorformlingsalle dechiffrieren, das Laden, die Flasche, die behandelt und bestellt, die, automatisch durch Edelstahlmanipulator ohne eine zweite Verschmutzung bearbeitet werden.

iii. Das verteilende kühlende Wassersystem kann den Flaschenhals gegen Deformation schützen, wenn der Vorformling erhitzt wird.

iv. Die homothermale Heizung nimmt Selbstreflexion und die Endlosschleife an, die das System justiert, die die Energie haben, die ständig im Anteil geliefert wird, beeinflußt nicht durch die Schwankung der Spannung. Die Beförderungskette ist kurz geworfen und parataktisch, die hilft, langsame Heizungs- und Energien-Leistungsaufnahme zu verwirklichen. Infolgedessen kann der Vorformling gleichmäßig erhitzt werden und einfach durchzubrennen.

iv. Die in Position gebrachte Installation von Formen macht es möglich, Formen innerhalb einer Stunde leicht zu ändern.

v. Alle kritischen Teile, die wir für die Maschinen benutzen, wie das elektrische, hydraulische und pneumatische Komponenten, Servomotor, usw., sind die berühmten eingebrannten Teile, die aus Japan, USA und Europa importiert werden, das die Stabilität und das lange Leben unserer Ausrüstungen sicherstellt.

III. einfache Wartung

Da die Maschine an den programmierbaren Logikprüfer (PLC) über bestimmte in Verbindung stehende Kabel angeschlossen wird, kann der Benutzer alle Aktionen der Maschine durch den PLC handhaben, der den Betreibern Warnsignale und den Problemdiagnosenbericht schickt, wenn es etwas falsch mit der Maschine gibt. Dementsprechend können die Betreiber die Ursachen leicht herausfinden, die zu die Probleme durch die gezeigten Anzeichen führen und regeln sie schnell.

IV. Sicherheit

BLMS-9000 wird mit folgendem Mechaniker und elektrischen schützenden Geräten ausgerüstet, um die Sicherheit von den Betreibern und von der dauerhaften stabilen Operation der Maschine zuzusichern.

i. Die Sicherheit von Betreibern

Die Maschine ist mit perfekter zuverlässiger Sicherheitstür total beiliegend und gerüstet auch mit Aluminiumgleitschutzplatte auf der Hauptoberfläche aus, die die Sicherheit der Betreiber zum größten Grad zusichern kann.

ii. Die Sicherheit der Maschine

Die Entdeckungstechnik der mehrfachen Punkte wird angenommen, um die sichere Ausführung die Navigationsanlage, das Spannsystem und das ausdehnende System zum größten Grad sicherzustellen.

Technischer Parameter
